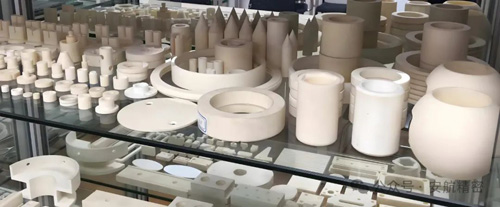

　　定制陶瓷产品在不同语言中的翻译如下：英文：Custom-made ceramic products 德文：Maßgefertigte Keramikprodukte 俄文：На заказ керамические изделия 阿拉伯文：منتجات سيراميك مصنوعة حسب الطلب陶瓷零件在半导体行业的应用非常广泛，它们之所以受到青睐，是因为陶瓷材料具备一系列优异的特性，如高硬度、耐高温、良好的绝缘性和化学稳定性，以及在某些情况下还具有高热导率。陶瓷零件的精加工是整个制造过程中非常关键的一步，它直接关系到零件的最终尺寸精度、表面粗糙度以及整体性能。以下是对陶瓷零件精加工的一些详细步骤和注意事项：主要精加工步骤：

　　1. 研磨加工：

　　干研磨：适用于初期去除较多余量，使用硬质磨料如金刚石磨料。

　　湿研磨：在研磨液中进行，有助于降低磨削温度，减少裂纹风险，适合更精细的表面处理。

　　平面研磨、内圆研磨、外圆研磨：针对不同形状的陶瓷零件，选择对应的研磨方式。

　　抛光：机械抛光：使用软质抛光盘和抛光膏，通过微小磨粒去除表面微观缺陷，达到镜面效果。

　　化学机械抛光(CMP)：利用化学腐蚀和机械研磨相结合的方式，适合复杂形状和高精度要求的零件。

　　磁流变抛光(MRF)：利用磁场控制抛光液的粘度和剪切力，实现纳米级别的表面光洁度。激光加工：适用于高精度、复杂形状的陶瓷零件，如打孔、切割等，能够最小化热影响区，保持材料性能。

　　研磨和抛光是陶瓷零件制造中不可或缺的后期处理步骤，陶瓷零件研磨和抛光，主要是出于以下几个原因：

　　1. 提升表面光洁度：陶瓷材料由于其硬而脆的特性，常规加工后表面可能留有明显的加工痕迹和微小瑕疵。研磨和抛光可以去除这些痕迹，显著提高表面的光滑度和光洁度，对于需要高精度配合、密封或光学性能的零件至关重要。

　　2. 达到精密尺寸：尽管陶瓷零件在成型和烧结后已具有一定的尺寸，但往往还需要通过研磨去除多余材料，确保最终尺寸的精确度，满足精密装配的需求。

　　3. 改善表面完整性：研磨和抛光可以减少或消除表面缺陷，如微裂纹和表面层损伤，这对于增强陶瓷零件的机械强度、耐磨性和使用寿命非常重要。特别是在承受高应力或腐蚀环境的应用中，良好的表面完整性是必不可少的。

　　4. 提高功能性能：在电子、半导体和光学领域，陶瓷零件的表面质量直接影响其电性能、热传导性能和光学性能。例如，陶瓷基板的抛光可以减少信号传输的损耗，提高集成电路的可靠性。

　　5. 美观需求：在一些消费品或装饰品中，陶瓷零件的外观同样重要。研磨和抛光可以赋予陶瓷表面镜面般的光泽，提升产品的视觉吸引力和质感。

　　6. 满足特殊加工要求：对于含有精密凹槽、孔洞等复杂结构的陶瓷零件，研磨和抛光是实现这些细节精准加工的有效手段，确保各部分尺寸准确、边缘整齐无毛刺。

　　电火花加工(EDM)：虽然主要用于金属材料，但在特定条件下也能用于某些陶瓷材料，特别是含有导电填料的复合陶瓷。

　　注意事项：工具选择：必须使用超硬材料的刀具或磨头，如金刚石工具，因为陶瓷的硬度极高。

　　冷却与润滑：使用合适的冷却液或润滑剂，减少热量积累，避免材料开裂。

　　应力控制：精加工过程中需控制加工应力，避免因局部受力过大导致陶瓷件裂纹。

　　分步加工：采用逐步减小余量的策略，先粗后精，减少材料内部应力。质量监控：定期检查零件尺寸、形貌和表面质量，确保满足设计要求。精加工陶瓷零件不仅需要高精度的设备支持，还需要丰富的加工经验和对材料特性的深刻理解，以确保零件达到预期的性能指标。

　　陶瓷零件在半导体领域的一些主要应用有：

　　等离子刻蚀设备：在等离子刻蚀过程中，陶瓷零件如氧化铝陶瓷被用作刻蚀腔室的组成部分，因为它们能抵抗等离子体的侵蚀，减少污染，确保晶圆的质量和刻蚀过程的稳定性。

　　研磨和抛光：碳化硅陶瓷因其高硬度和低热膨胀系数，常被用作研磨盘，特别适用于硅晶片的高速研磨和抛光，以保证晶片的平面度和平行度。

　　夹具和吸盘：陶瓷吸盘在半导体生产中用于固定和搬运硅晶片，避免静电吸附导致的污染和损伤。

　　散热片和封装材料：氮化铝陶瓷因其高热导率被用作散热片，帮助半导体器件散热，保持工作温度稳定；同时，它也是优秀的封装材料，提高器件的性能和可靠性。

　　基板材料：氮化铝陶瓷可以作为高频、高速电路的基板，适用于微波器件、激光器、功率电子等领域。

　　.电极和支架：氮化铝陶瓷的高电导率使其适用于制造半导体器件中的电极和支架。

　　半导体激光器封装：氮化铝陶瓷用于半导体激光器的封装，增强激光器的散热性能和光学性能。

　　化学气相沉积(CVD)和物理气相沉积(PVD)设备：陶瓷零件在这些沉积过程中用作反应室组件，它们能够承受高温和化学腐蚀。

　　光学元件：陶瓷材料如氧化锆可以用于制造光学元件，如透镜和窗口，用于激光和光通信系统。

　　绝缘子和连接器：陶瓷的高绝缘性能使其适合制造绝缘子和连接器，用于半导体设备内部的电气隔离。这些应用展示了陶瓷零件在半导体制造和封装过程中的重要性，它们有助于提升半导体产品的性能、可靠性和生产效率。
